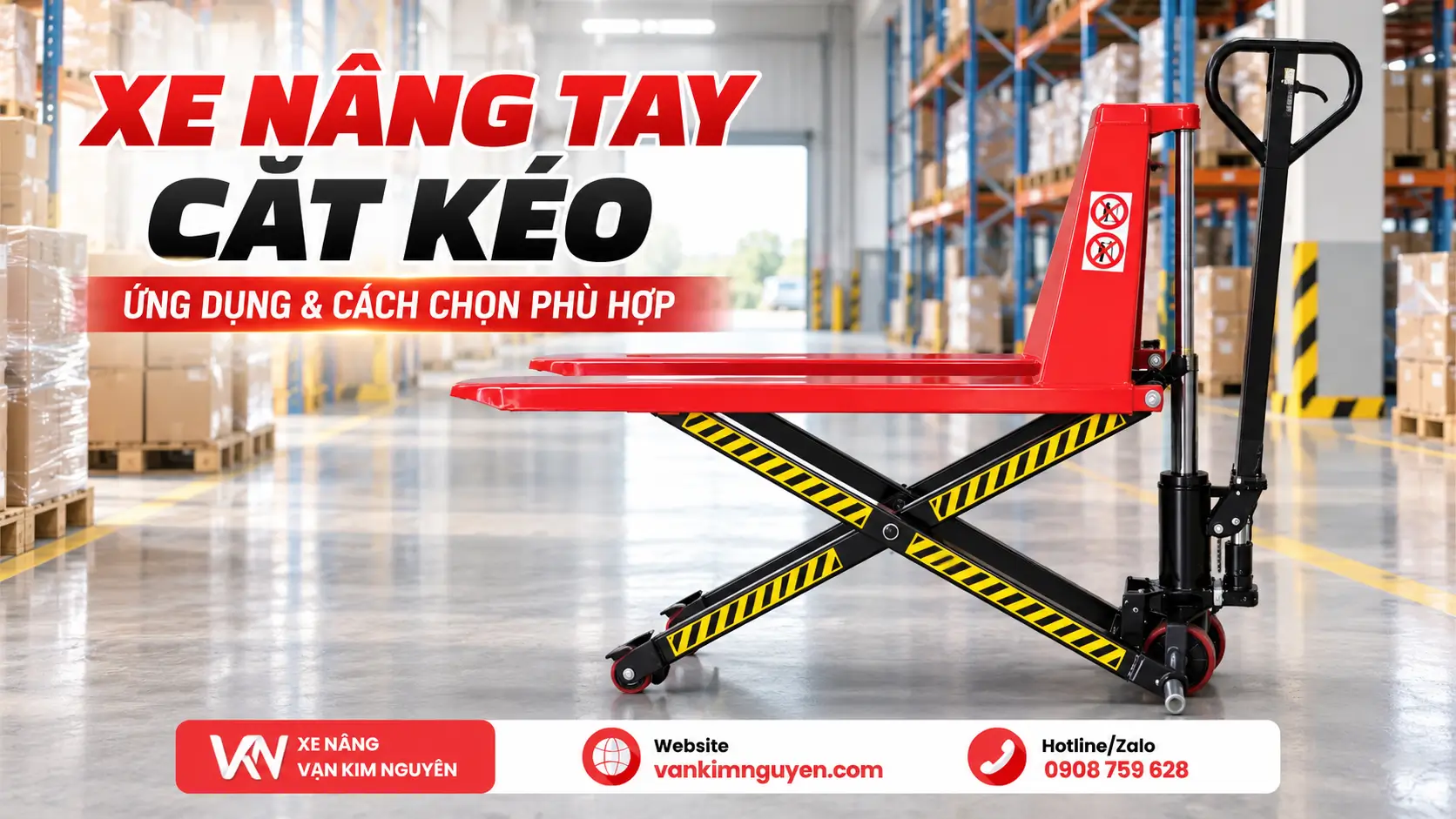

Xe Nâng Tay Cắt Kéo Là Gì? Ứng Dụng & Cách Chọn

Xe nâng tay cắt kéo là thiết bị nâng hạ thủy lực kết hợp khả năng di chuyển pallet của xe nâng tay với cơ cấu nâng dạng chữ X. Khác với xe nâng tay thấp chỉ nâng pallet một khoảng nhỏ để vận chuyển, dòng xe này có thể nâng hàng từ khoảng 85mm lên đến khoảng 800mm, phù hợp cho khu đóng gói, kiểm tra hàng, cấp liệu sản xuất hoặc những vị trí cần đưa pallet lên gần tầm thao tác.

Với các model phổ biến như HLT10 tải trọng 1.000kg và HLT15 tải trọng 1.500kg, doanh nghiệp có thể lựa chọn theo khối lượng hàng, kích thước pallet, loại bánh và điều kiện mặt sàn. Nếu đang tìm thiết bị vừa có thể di chuyển pallet vừa nâng hàng lên độ cao trung bình mà không cần sử dụng điện, xe nâng tay cắt kéo tại Vạn Kim Nguyên là dòng sản phẩm đáng tham khảo.

Xe nâng tay cắt kéo là gì?

Xe nâng tay cắt kéo, còn được gọi là xe nâng tay Ziczac hoặc xe nâng cắt kéo thủy lực, sử dụng hệ thống bơm thủy lực kết hợp với một cụm khung thép liên kết theo hình chữ X.

Khi người vận hành kích tay cầm, áp suất dầu tác động lên xi lanh thủy lực. Xi lanh đẩy cơ cấu chữ X mở ra, từ đó nâng toàn bộ hai càng và pallet lên theo phương thẳng đứng.

So với xe nâng tay thấp, ưu điểm quan trọng của xe cắt kéo là khả năng đưa hàng lên cao hơn đáng kể. Nhờ đó, pallet có thể được nâng gần với bàn đóng gói, bàn kiểm tra hoặc vị trí thao tác của công nhân.

Tuy nhiên, đây không phải dòng xe dùng để đưa pallet lên các tầng kệ cao. Nếu nhu cầu nâng vượt khoảng 800mm, doanh nghiệp nên chuyển sang xe nâng tay cao hoặc các dòng Stacker chuyên dụng.

Thông số xe nâng tay cắt kéo HLT10 và HLT15

Lưu ý: Thông số có thể thay đổi theo từng model và lô sản phẩm. Khi đặt hàng nên đối chiếu trực tiếp tải trọng, kích thước pallet và cấu hình xe thực tế.

Xe nâng tay cắt kéo HLT10 – tải trọng 1 tấn

HLT10 có tải trọng khoảng 1.000kg, phù hợp với các pallet hàng nhẹ đến trung bình. Đây là lựa chọn có thể cân nhắc cho kho linh kiện, khu đóng gói, xưởng lắp ráp và dây chuyền sản xuất không thường xuyên xử lý pallet quá nặng.

Xe nâng tay cắt kéo HLT15 – tải trọng 1.5 tấn

HLT15 có tải trọng khoảng 1.500kg, phù hợp với những doanh nghiệp cần biên tải trọng lớn hơn. Khi lựa chọn HLT15, ngoài khối lượng hàng cần kiểm tra kích thước pallet, mặt sàn và vị trí đặt hàng để bảo đảm xe vận hành ổn định.

Cấu tạo xe nâng cắt kéo thủy lực

1. Khung xe và càng nâng

Khung và càng là những bộ phận chịu lực chính. Hai càng được đưa vào bên dưới pallet và trực tiếp đỡ tải trong quá trình nâng.

Với dòng xe cắt kéo, kích thước càng đặc biệt quan trọng bởi pallet phải tương thích với cả chiều dài lẫn khoảng cách giữa hai càng. Cấu hình tham khảo hiện có gồm càng hẹp khoảng 520 × 1.150mm và càng rộng khoảng 680 × 1.150mm.

Nếu pallet của doanh nghiệp có kích thước đặc biệt, có thể tham khảo thêm xe nâng tay càng dài trước khi quyết định.

2. Cơ cấu nâng chữ X

Đây là đặc điểm nhận diện quan trọng nhất của xe nâng tay cắt kéo. Các thanh thép được bố trí dạng chữ X và liên kết với nhau bằng hệ thống chốt.

Khi xi lanh thủy lực hoạt động, các thanh cắt kéo mở ra để đưa càng nâng lên cao. Do đây là cơ cấu chịu tải trực tiếp, các chốt, mối hàn và thanh thép cần được kiểm tra định kỳ, tránh tình trạng rơ, cong hoặc nứt.

3. Cụm bơm thủy lực

Hệ thống bao gồm bơm tay, dầu thủy lực, piston, xi lanh, van giữ áp và van xả. Người vận hành không cần sử dụng điện mà chỉ cần thao tác tay cầm để tạo áp suất nâng hàng.

4. Bánh lái và bánh tải

Bánh lái nằm gần cụm tay cầm để hỗ trợ điều hướng, trong khi bánh tải phía dưới càng chịu tải khi xe di chuyển.

Tùy mặt sàn, doanh nghiệp có thể lựa chọn bánh PU hoặc Nylon. Bánh PU thường thích hợp với nền sạch, cần giảm tiếng ồn và hạn chế ảnh hưởng đến bề mặt sàn; bánh Nylon có độ cứng cao và phù hợp với nhiều môi trường công nghiệp. Có thể xem thêm bài so sánh bánh PU và bánh Nylon để lựa chọn phù hợp.

Nguyên lý hoạt động của xe nâng tay cắt kéo

Quá trình vận hành có thể chia thành bốn bước cơ bản:

1. Đưa càng vào pallet: Hạ càng về vị trí thấp nhất và đưa hai càng vào đúng khe pallet.
2. Nâng hàng: Chuyển tay cầm sang chế độ nâng và kích bơm đều để tạo áp suất thủy lực.
3. Giữ hàng: Khi đạt chiều cao cần thiết, hệ thống van giữ áp giúp duy trì vị trí của càng.
4. Hạ hàng: Điều khiển van xả để dầu hồi về bình chứa và đưa cơ cấu cắt kéo hạ xuống từ từ.

Lưu ý an toàn: Không đưa tay, chân hoặc vật dụng vào bên trong cơ cấu chữ X khi xe đang nâng hoặc hạ.

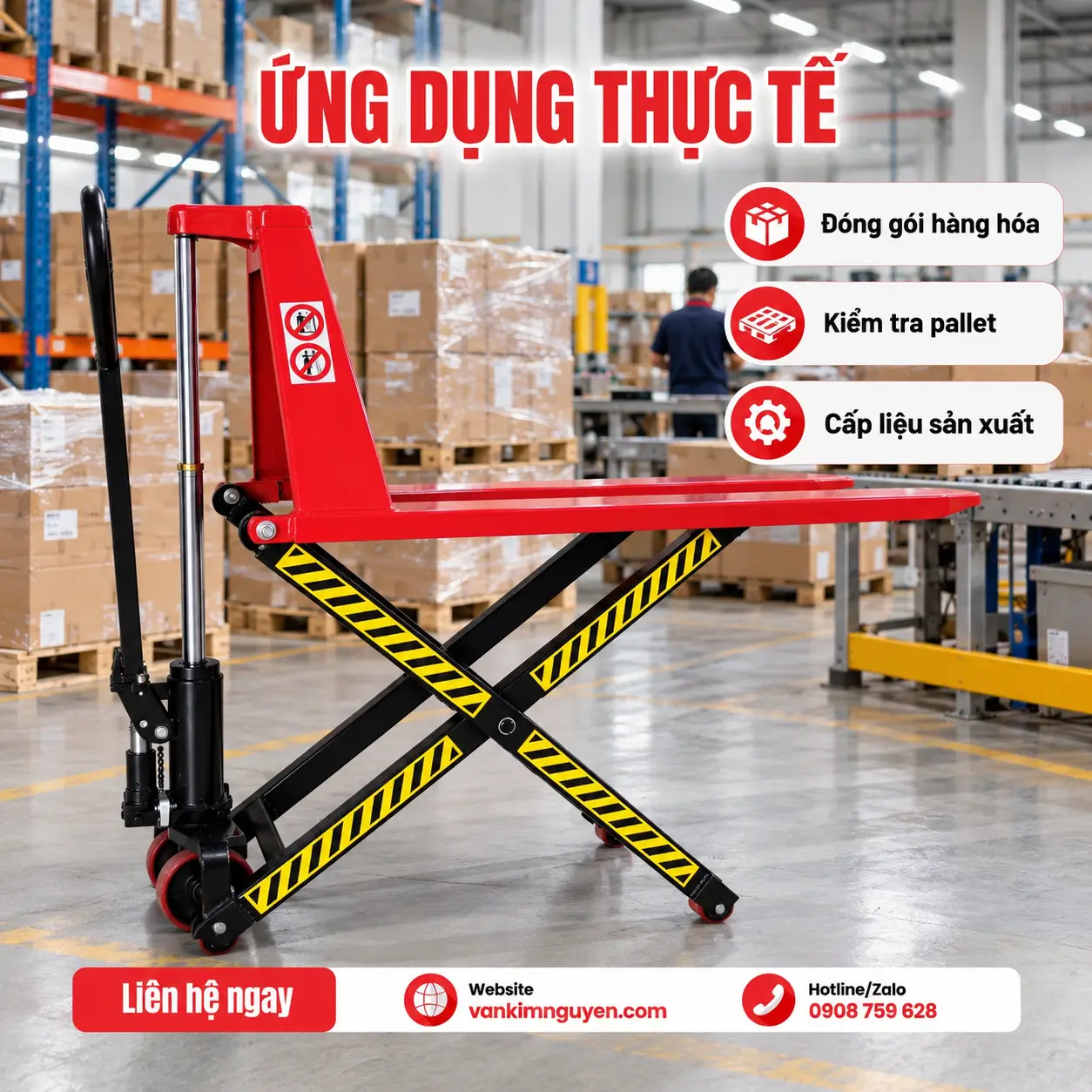

Xe nâng tay cắt kéo được sử dụng ở đâu?

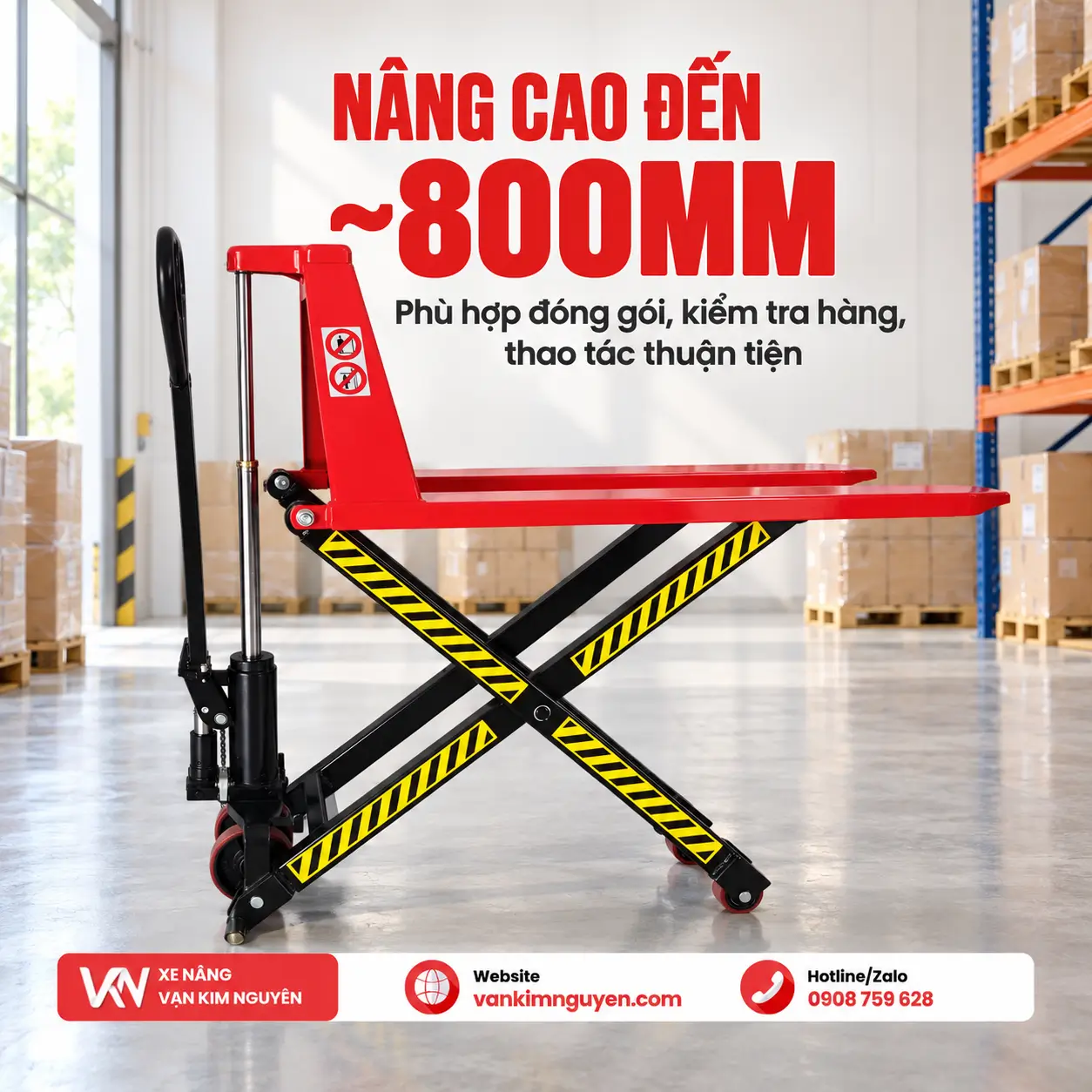

Khả năng nâng pallet đến khoảng 800mm giúp xe cắt kéo phù hợp với nhiều công đoạn mà xe nâng tay thấp thông thường khó đáp ứng.

• Khu đóng gói: Nâng pallet gần ngang với bàn đóng thùng, đóng đai hoặc cân hàng.
• Dây chuyền sản xuất: Cấp nguyên liệu, linh kiện hoặc bán thành phẩm cho công nhân thao tác.
• Kho linh kiện: Hỗ trợ lấy, kiểm tra và phân loại hàng hóa.
• Xưởng cơ khí: Đưa phụ tùng hoặc chi tiết lên độ cao thuận tiện hơn khi làm việc.
• Kho thành phẩm: Vừa di chuyển pallet trong phạm vi ngắn vừa hỗ trợ thao tác trên hàng.
• Khu bảo trì: Đưa một số loại phụ tùng và thiết bị lên vị trí thuận tiện để kiểm tra.

Xe phù hợp hơn với pallet có đáy mở và mặt sàn phẳng. Không phải tất cả pallet hai mặt hoặc pallet kín đáy đều tương thích với cơ cấu nâng cắt kéo, vì vậy cần kiểm tra pallet thực tế trước khi mua.

Ưu điểm của xe nâng tay cắt kéo

Vừa di chuyển vừa hỗ trợ nâng hàng

Doanh nghiệp không cần bố trí riêng một xe nâng tay thấp và một bàn nâng cho một số công đoạn đơn giản. Xe cắt kéo có thể hỗ trợ cả hai nhu cầu trong cùng một thiết bị.

Nâng hàng lên gần tầm thao tác

Chiều cao nâng khoảng 800mm giúp người lao động hạn chế phải cúi quá thấp khi lấy hàng, phân loại hoặc đóng gói.

Không cần nguồn điện

Xe vận hành bằng hệ thống thủy lực thủ công nên không cần pin, bộ sạc hay vị trí cấp điện.

Cấu tạo tương đối đơn giản

Các hạng mục bảo dưỡng chính tập trung vào hệ thống bơm, dầu thủy lực, bánh xe, khớp và cơ cấu cắt kéo.

Cách chọn xe nâng tay cắt kéo phù hợp

1. Chọn theo tải trọng hàng

Nếu pallet thường xuyên có tải trọng dưới 1.000kg, HLT10 có thể là lựa chọn phù hợp. Với tải trọng cao hơn, có thể cân nhắc HLT15 khoảng 1.500kg.

Không nên sử dụng xe có tải trọng định mức thấp hơn khối lượng pallet thực tế.

2. Đo pallet trước khi mua

Không nên chọn xe chỉ dựa trên tải trọng. Cần đo chính xác khe pallet và chiều dài pallet để xác định cấu hình càng hẹp 520mm hay càng rộng 680mm.

Nếu doanh nghiệp thường xuyên sử dụng nhiều kích thước pallet khác nhau, nên gửi hình ảnh và thông số pallet cho đơn vị cung cấp để kiểm tra trước.

3. Xác định chiều cao cần nâng

Xe nâng tay cắt kéo phù hợp với nhu cầu nâng đến khoảng 800mm. Đây là chiều cao hỗ trợ thao tác, không phải chiều cao dùng để đưa hàng lên kệ.

Nếu nhu cầu là nâng pallet lên 1,6m, 2m hoặc cao hơn, nên tham khảo dòng xe nâng tay cao thay vì sử dụng xe cắt kéo sai công năng.

4. Chọn bánh theo mặt sàn

Kho sử dụng nền epoxy, gạch hoặc bê tông mịn và ưu tiên vận hành êm có thể cân nhắc bánh PU. Với nền cứng và môi trường công nghiệp, bánh Nylon là một lựa chọn khác cần xem xét.

5. Kiểm tra tần suất vận hành

Nếu thiết bị phải nâng hạ nhiều lần mỗi ngày, cần đặc biệt quan tâm đến chất lượng cụm bơm, chốt cắt kéo, bánh xe và khả năng cung cấp phụ tùng thay thế.

Hướng dẫn sử dụng xe nâng tay cắt kéo an toàn

1. Kiểm tra bánh xe, càng, bơm và khung cắt kéo trước mỗi ca làm việc.
2. Đưa hai càng vào sâu và cân đối dưới pallet.
3. Đặt trọng tâm hàng ở giữa hai càng.
4. Không vượt tải trọng định mức của từng model.
5. Bơm nâng từ từ và quan sát pallet trong quá trình nâng.
6. Không đứng hoặc đưa tay chân vào cơ cấu chữ X.
7. Không sử dụng xe để nâng người.
8. Không nâng hàng trên mặt sàn nghiêng hoặc thiếu ổn định.
9. Không kéo hoặc đẩy xe khi pallet đang ở vị trí nâng cao.
10. Hạ tải từ từ trước khi di chuyển sang vị trí khác.

Bảo dưỡng xe nâng cắt kéo thủy lực như thế nào?

Để duy trì khả năng vận hành ổn định, doanh nghiệp nên kiểm tra định kỳ các bộ phận sau:

• Dầu thủy lực: Kiểm tra mức dầu, tình trạng dầu và dấu hiệu rò rỉ.
• Xi lanh và phớt: Kiểm tra khi xe nâng yếu hoặc tự tụt tải.
• Khung chữ X: Quan sát chốt, khớp, mối hàn và tình trạng cong vênh.
• Bánh xe: Làm sạch dây, nilon và vật lạ quấn quanh bánh.
• Các khớp chuyển động: Vệ sinh và bôi trơn định kỳ.
• Cụm bơm: Kiểm tra nếu xe nâng chậm, khó kích hoặc hạ tải bất thường.

Khi cần thay bánh, phớt hoặc các chi tiết liên quan, có thể tham khảo phụ tùng xe nâng tay. Với các lỗi thủy lực hoặc kết cấu chịu lực phức tạp, nên sử dụng dịch vụ sửa chữa xe nâng thay vì tự tháo cụm bơm khi chưa có kinh nghiệm.

Giá xe nâng tay cắt kéo bao nhiêu?

Giá xe nâng tay cắt kéo không cố định cho mọi cấu hình. Báo giá phụ thuộc vào nhiều yếu tố như:

• Tải trọng HLT10 1.000kg hoặc HLT15 1.500kg.
• Cấu hình càng hẹp hoặc càng rộng.
• Loại bánh PU hoặc Nylon.
• Thương hiệu và xuất xứ.
• Số lượng xe đặt mua.
• Chính sách bảo hành.
• Địa điểm giao hàng và các yêu cầu đi kèm.

Để nhận báo giá sát nhu cầu nhất, doanh nghiệp nên chuẩn bị trước khối lượng pallet, kích thước pallet, chiều cao cần nâng, loại mặt sàn và tần suất sử dụng.

Nên mua xe nâng tay cắt kéo ở đâu?

Vạn Kim Nguyên cung cấp nhiều dòng thiết bị nâng hạ phục vụ kho hàng, nhà máy và xưởng sản xuất, trong đó có xe nâng tay cắt kéo HLT10 và HLT15.

Khách hàng có thể tham khảo thêm toàn bộ danh mục xe nâng tay để so sánh xe cắt kéo với xe nâng tay thấp, xe nâng tay cao và các cấu hình chuyên dụng khác trước khi đầu tư.

Vạn Kim Nguyên hỗ trợ:

• Tư vấn tải trọng phù hợp với pallet thực tế.
• Kiểm tra kích thước càng theo pallet.
• Tư vấn bánh PU hoặc Nylon theo mặt sàn.
• Hỗ trợ lựa chọn model HLT10 hoặc HLT15.
• Hỗ trợ phụ tùng, bảo trì và kỹ thuật sau mua.

Câu hỏi thường gặp về xe nâng tay cắt kéo

Xe nâng tay cắt kéo có cần sử dụng điện không?

Không. Xe sử dụng bơm thủy lực bằng tay nên không cần pin hoặc nguồn điện.

Xe nâng tay cắt kéo nâng được bao nhiêu kg?

Các model đang được Vạn Kim Nguyên giới thiệu gồm HLT10 tải trọng khoảng 1.000kg và HLT15 tải trọng khoảng 1.500kg.

Xe nâng tay cắt kéo nâng cao bao nhiêu?

Chiều cao thấp nhất khoảng 85mm và chiều cao nâng tối đa khoảng 800mm tùy cấu hình.

Xe cắt kéo có thể dùng như bàn thao tác không?

Xe có thể hỗ trợ đưa pallet lên độ cao thuận tiện cho đóng gói, kiểm tra hoặc lấy hàng. Tuy nhiên xe phải được đặt trên mặt sàn phẳng, tải trọng nằm trong giới hạn cho phép và không nên di chuyển khi càng đang nâng cao.

Xe nâng tay cắt kéo có dùng được cho mọi loại pallet không?

Không. Xe phù hợp hơn với pallet có kết cấu đáy mở và có đủ khoảng trống cho càng cũng như cơ cấu nâng hoạt động.

Nên chọn HLT10 hay HLT15?

HLT10 phù hợp với hàng hóa đến khoảng 1.000kg. Nếu pallet nặng hơn, doanh nghiệp có thể cân nhắc HLT15 tải trọng khoảng 1.500kg. Ngoài tải trọng vẫn cần kiểm tra kích thước pallet và điều kiện vận hành thực tế.

Xe nâng tay cắt kéo có nâng người được không?

Không. Đây là thiết bị chuyên dùng để nâng hàng và pallet, không phải thiết bị nâng người.

Liên hệ tư vấn xe nâng tay cắt kéo tại Vạn Kim Nguyên

Nếu chưa xác định nên chọn HLT10 hay HLT15, càng rộng hay càng hẹp hoặc bánh PU hay Nylon, hãy gửi tải trọng và kích thước pallet thực tế để Vạn Kim Nguyên kiểm tra trước khi đặt xe.
